EDFA放大器
CFP EDFA？？？ ？
Description
1 产品简介
该产品为高稳固度输出EDFA。。。。焦点器件接纳高的Pump激光器，，接纳奇异的AGC(自动增益控制)和ATC(自动温度控制)电路,使得输出功率稳固度高、可靠性好； ；；； ；；奇异的光路设计包管优异的光路指标； ；；； ；；接纳高稳固和高精度的MPU（微处置惩罚器）系统使用调理、显示利便、可靠、智能。。。。专业设计的GFF（增益平展滤波器），，配合优异的光路设计，，使平展度与噪声都获得最佳的优化。。。。产品专为数字光纤通讯远距离传输系统配合色散装备设计的光路具有：
（1）更低的噪声指数； ；；； ；；
（2）高输出功率功放和低迅速度的前置放大，，使得色散和误码率均获得有用的控制； ；；； ；；（3）宽输入功率规模和输出功率可调，，现实工程中兼容性更强。。。。
Figure 1-1 产品图示
2 手艺指标
2.1情形性能指标
Table 2-1情形性能指标
|
参数 |
最小值 |
最大值 |
单位 |
|
事情温度 |
-5 |
+60 |
℃ |
|
存储温度 |
-40 |
+80 |
℃ |
|
存储湿度 |
10 |
85 |
% |
|
事情电压 |
3.0/4.5 |
3.5/5.5 |
V |
|
功耗 |
|
15 |
W |
Table 2-2 光性能指标
|
|
条目 |
最小值 |
典范值 |
最大值 |
单位 |
Remark |
|
1 |
光性能参数-PA |
|
||||
|
1.1 |
光波长规模 |
1529~1568 |
nm |
@96波/50GHz距离 |
||
|
1529-1564 |
nm |
@80波/50GHz距离 |
||||
|
1.2 |
输入光功率 |
-25 |
|
-5 |
dBm |
|
|
1.3 |
输出光功率 |
|
|
10 |
dBm |
|
|
1.4 |
增益 |
|
|
25 |
dB |
|
|
1.5 |
增益平展度 |
|
1.0 |
1.5 |
dB |
|
|
1.6 |
输出功率稳固度 |
± 0.5 |
dB |
|
||
|
1.7 |
噪声NF@-20dBm |
|
4.5 |
5.5 |
dB |
|
|
1.8 |
泵浦走漏 @输入/输出端口 |
|
|
-30 |
dBm |
|
|
1.9 |
隔离度 @输入/输出端口 |
30 |
|
|
dB |
|
|
1.10 |
偏振模式色散PMD |
|
|
0.5 |
ps |
|
|
1.11 |
偏振相关增益PDG |
|
|
0.4 |
dB |
|
|
1.12 |
回波消耗RL |
50 |
|
|
dB |
|
|
1.13 |
增益瞬态抑制过冲 |
-1 |
|
1 |
dB |
1ms内增益增添/下降16dB |
|
1.14 |
增益瞬态抑制时间 |
|
|
200 |
μsec |
|
|
2 |
光性能参数-BA |
|
||||
|
2.1 |
光波长规模 |
1529- 1568 |
nm |
@96波/50GHz距离 |
||
|
1529-1564 |
nm |
@80波/50GHz距离 |
||||
|
2.2 |
输入光功率 |
-6 |
|
+10 |
dBm |
|
|
2.3 |
输出光功率 |
|
|
24 |
dBm |
|
|
2.4 |
增益 |
|
20 |
|
dB |
|
|
2.5 |
增益平展度 |
|
1.0 |
1.5 |
dB |
|
|
2.6 |
输出功率稳固度 |
± 0.5 |
dB |
|
||
|
2.7 |
噪声NF@0dBm |
|
4.5 |
5.5 |
dB |
|
|
2.8 |
泵浦走漏 @输入/输出端口 |
|
|
-30 |
dBm |
|
|
2.9 |
隔离度 @输入/输出端口 |
30 |
|
|
dB |
|
|
2.10 |
偏振模式色散PMD |
|
|
0.5 |
ps |
|
|
2.11 |
偏振相关增益PDG |
|
|
0.4 |
dB |
|
|
2.12 |
回波消耗RL |
50 |
|
|
dB |
|
|
2.13 |
增益瞬态抑制过冲 |
-1 |
|
1 |
dB |
1ms内增益增添/下降16dB |
|
2.14 |
增益瞬态抑制时间 |
|
|
200 |
μsec |
|
|
2.15 |
光接口 |
|
FC/APC |
|
|
|
3 机械尺寸

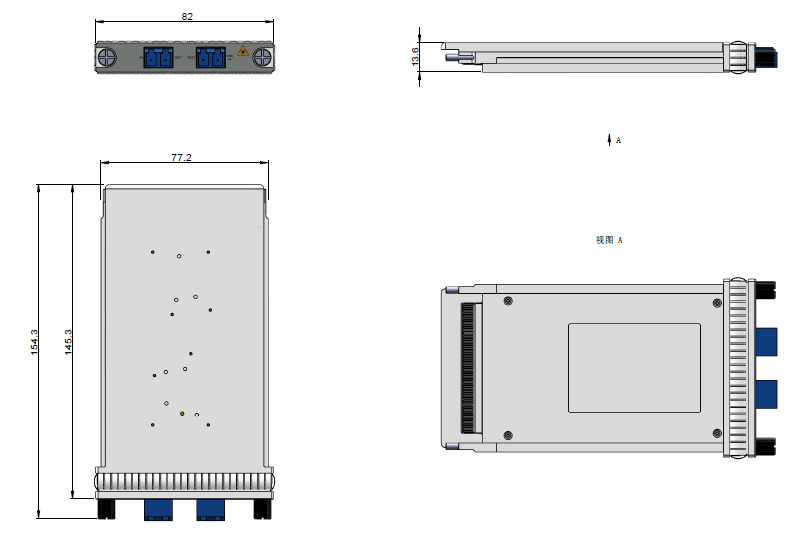

尺寸: 154.3*82*13.6 mm
？？？ ？榈耐夤鄢叽缬隒FP Multi-Sourcing Agreement（MSA）兼容。。。。
4 订购信息
|
结构 |
应用类型 |
接口类型 |
|
CFP |
1:BA 2: PA |
5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
